攝像頭是手機和平板等電子產品的主要配件,隨著智能手機的普及,手機用戶數量越來越高,攝像頭模組的需求量也在不斷增加,像素的要求也不斷提高,這使得攝像頭模組的自動化檢測變得越來越重要。
攝像頭模組結構主要包括光學鏡頭、圖元感光元件、數字信號處理器等,其中圖元感光元件採集的信號質量會對整個攝像頭的成像效果產生決定性的影響,為了保證其質量,需要在攝像模組裝配前發現並排除缺陷。
檢測需求:
檢測感光元件是否存在灰塵、斷路、短路、凸起、孔洞、凹陷等缺陷。
檢測方案:
使用由普密斯4K高分辨率變倍鏡頭、千兆網彩色工業相機、環形光源及光源控制器組成的光學成像系統進行檢測。

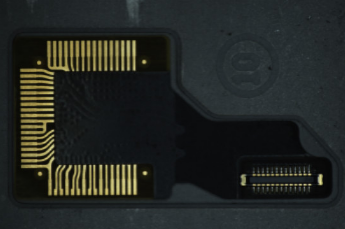

檢測效果圖:
方案優勢:
1. 採用千兆網工業相機可將金線、金球等與其他部分分開,更清晰的識別缺陷;
2. 光源使用低角度環形光源,主要考慮灰塵顆粒的凹凸變化及圖像傳感器的特殊材質;
3. 鏡頭使用普密斯4K變倍鏡頭,可以提供更寬的視野範圍,更快的捕捉成像。
